Пытаемся починить компрессор кондиционера.

Данный файл выполнен на основе фотоотчёта, сделанного участником форума по Toyota WISH Petrovich

В практике редактора была ситуация, когда малограмотные "мастера"вынесли вердикт: муфта компрессора сдохла, узел под замену. В мастерской с этим церемониться не будут. Меняй деталь и точка. А то, что деталь стоит 28 000 рубликов, их не колышет- деньги-то не их. И начинаются поиски более финансово приемлимого варианта.

Petrovich решил посмотреть, насколько этот узел ремонтопригоден:
Заставил меня обратить внимание на компрессор шум, раздающийся при работе двигателя. Оказалось - шумит подшипник муфты. В мастерерской сказали, что отдельно он не меняется. Так ли это?

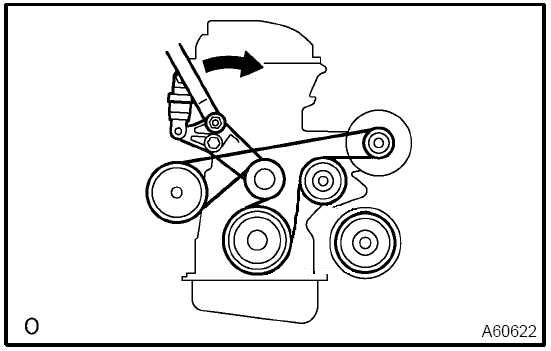

Решил: глаза боятся-руки делают. Временно поставил ремень на 1430 мм, исключив компрессор, и снял его. Фреон при этом, конечно утёк, ну да, снявши голову по волосам не плачут.

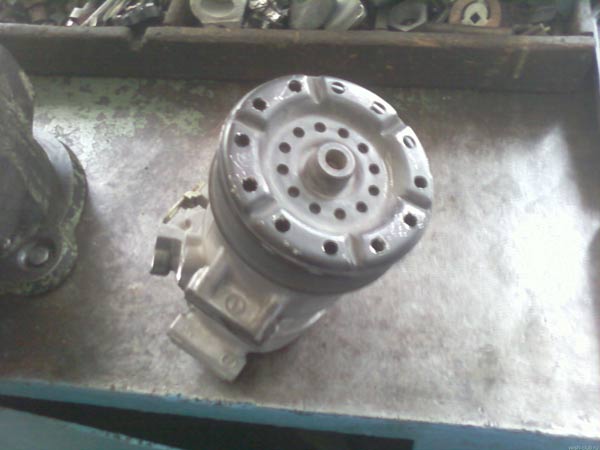

Вот он, красавец. Прежде снял крышку муфты. Обычная левая резьба. Вал компрессора удерживал при этом шестигранным ключом.

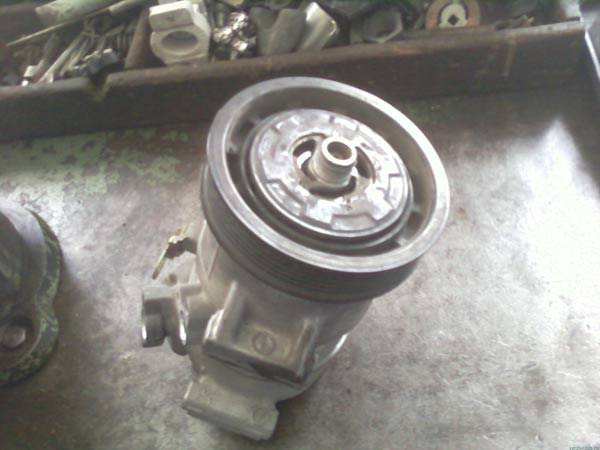

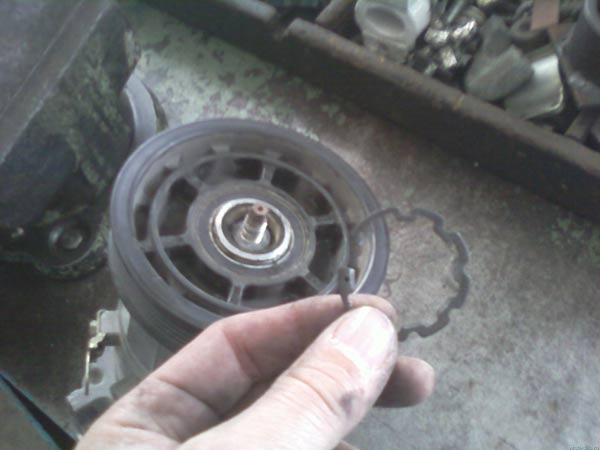

Получаем доступ к шкиву. Снять его можно сняв стопорную шайбу.

Сняли?

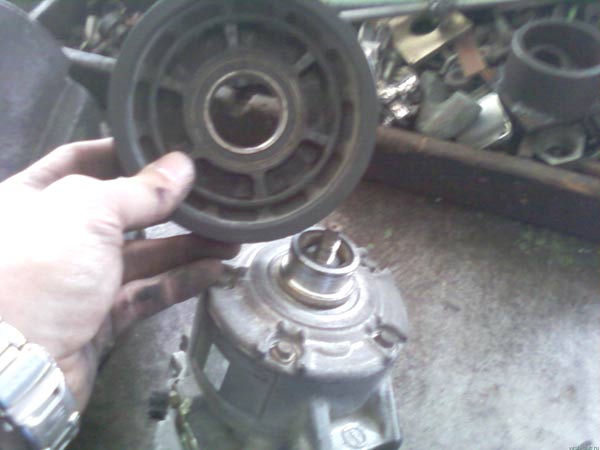

Тогда снимаем шкив с подшипником.

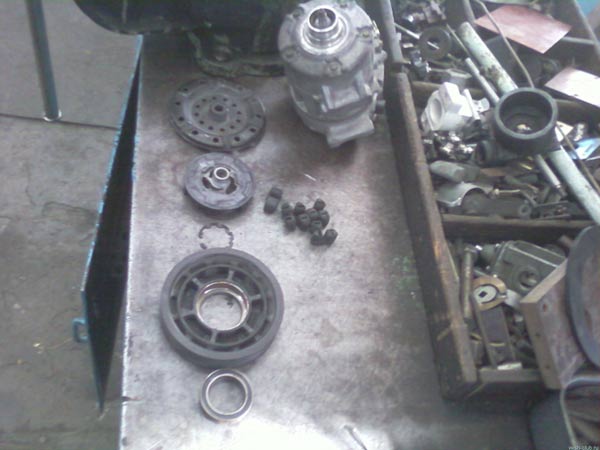

На снимке разобранная муфта.

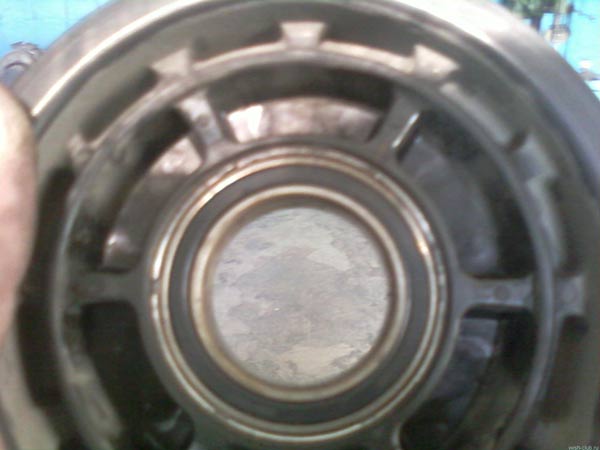

На фото внизу виден подшипник.
Марка его:358х521DST281.
Именно он у меня и зашумел.

На этом снимке лучше видно, где он стоит.
Вообще-то на этом мне можно было и остановиться, ведь подшипник я достал, но ...

для интереса решил разобрать весь компрессор. Ломаться здесь нечему.

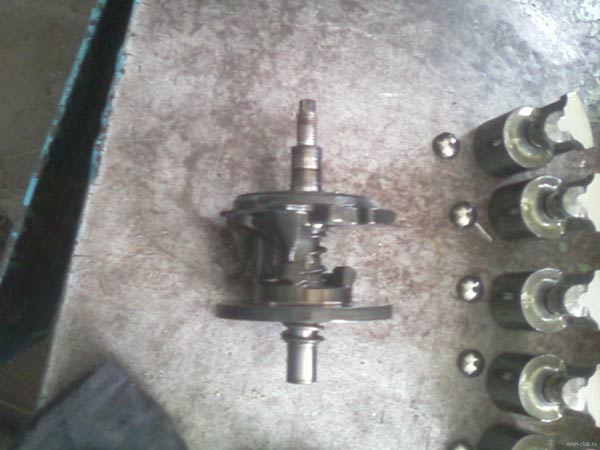

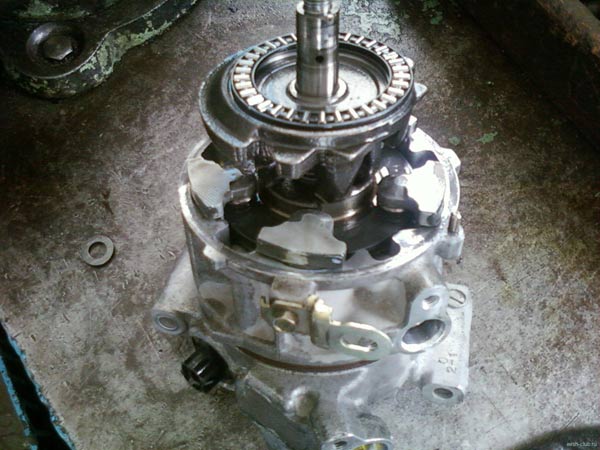

Внутри один опорный подшипник , 5 поршней алюминевых, пустотелых с композитным напылением, хитрый какои-то вал, на котором все собрано,

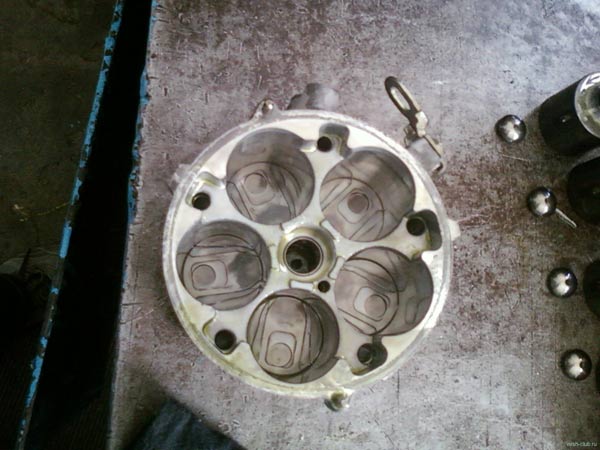

А это блок цилиндров,

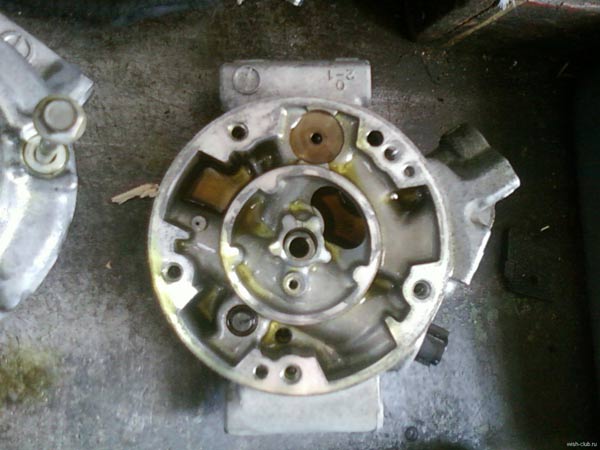

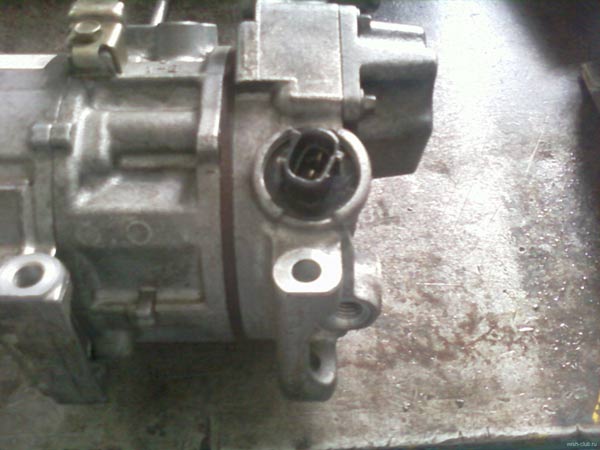

Нижняя крышка , в ней установлен клапан электромагнитный, который включает подачу охладителя в систему,

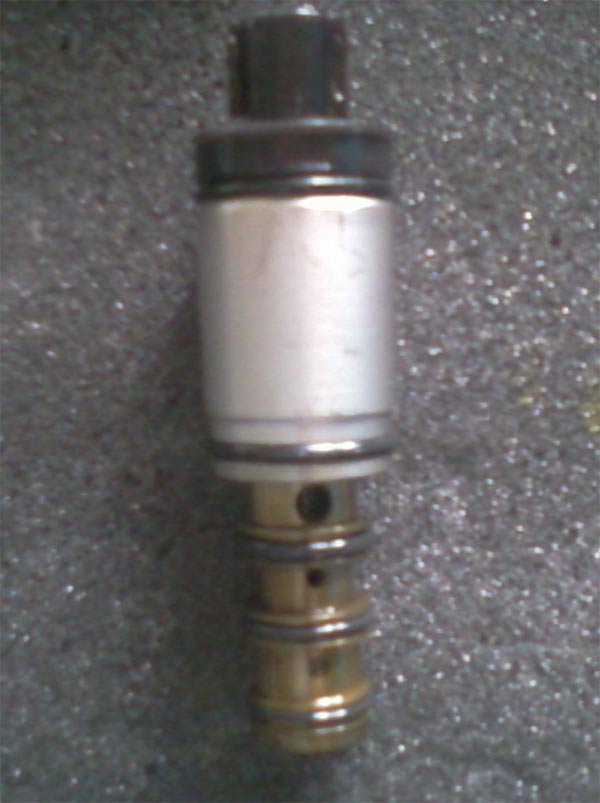

А вот и электромагнитный клапан. Какая-либо маркировка на нем отсутствует.
Клапан не разборный.

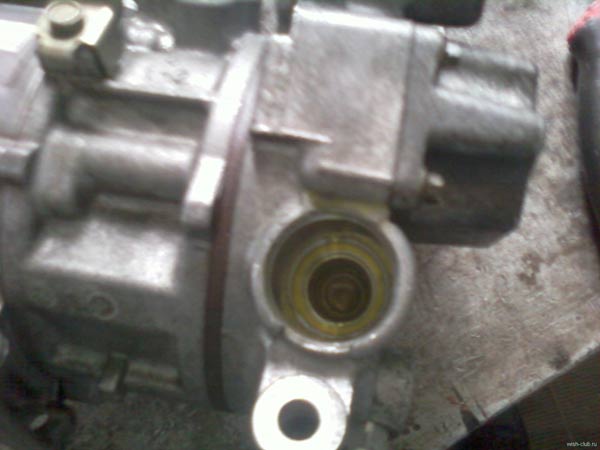

Это гнездо его установки

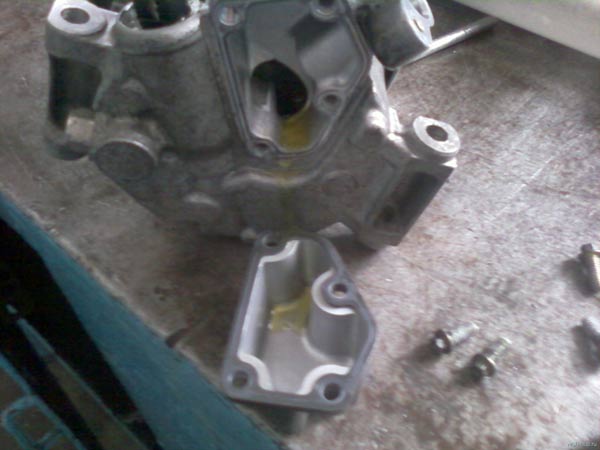

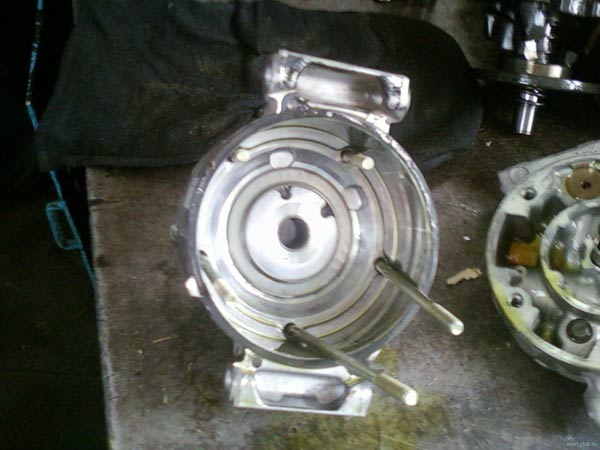

Это типа картер под масло,
это верхняя крышка,

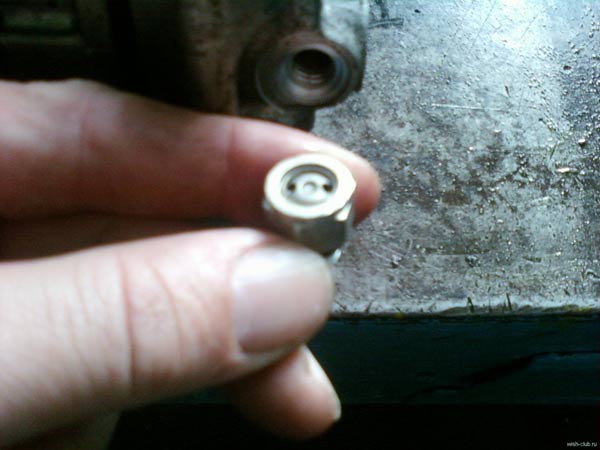

это предохранительный клапан
и место его установки.

Сами видите, все что может "сломаться" в компрессоре это либо клапан , либо загремит подшипник муфты, который кстати найти в продаже пока не удалось.
Правда Угрюмый дал совет: "Подшипники для TOYOTA поставляет фирма KOYO. Можно, имея образец с маркировкой, найти по каталогу KOYO в специализированных подшипниковых магазинах."
