Замена подсветки панели климат-контроля.
Кто-нибудь из вас, читающих эту статью, пробовал днём рассмотреть на панели климат-контроля горящий светодиод? Я пробовал. Вернее жена, сидящая рядом, ибо мне пришлось бы остановиться, загородить свет рукой, и, нагнувшись и пристально всмотревшись, определить, горит он или нет. Ну а Жеминю участнику форума Российского Клуба Любителей Toyota Wish это надоело, и он сменил светодиоды.
Можно поставить и сверхяркие светодиоды, но в темноте они могут ослеплять. Впрочем, решать вам.
Жеминь, Вам слово :
Потребуется подходящий инструмент, светодиоды, и, конечно же терпение.
Светодиоды использовал вот такие:
3мм белый (красный) 4 Кд угол 30* TLE-3214UWC Up=3,2-3,4в.

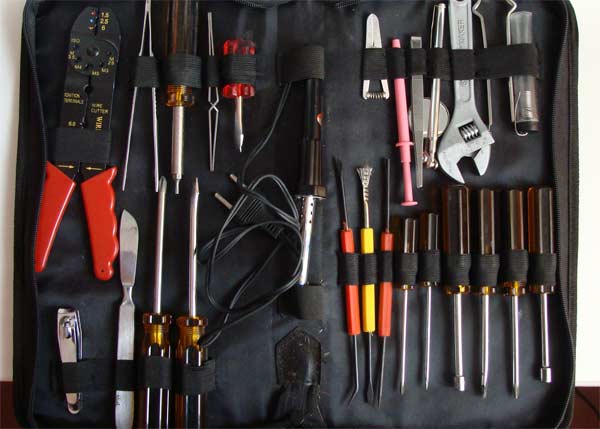

Инструмент- то что под руки попалось, хотя для выполнения данной процедуры нужны только паяльник 25-40 Вт, скальпель, пинцет, кусачки, иглы для прочистки отверстий на плате, отсос, ну и отвертки. |
|
Поскольку будем работать с электроцепями, отсоединяем минусовую клемму аккумулятора.

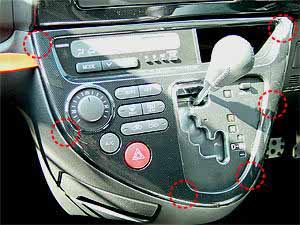

Снять панель климат-контроля просто- всё на фиксаторах. Поддеть тонкой отвёткой, а то и просто пальцами.
Аккуратно отсоединяем разъём, выкручиваем пять саморезов крепления блока к накладке |
|

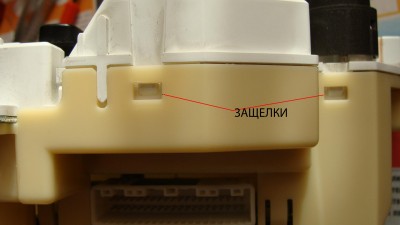

Снимаем ручку регулировки температуры и отделяем блок от накладки, отщелкиваем пять защелок, которые закрывают платы кожухом и снимаем кожух |
|

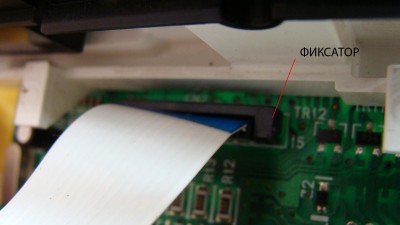

Внутри есть два шлейфа, дуром не тянем, шлейф крепится в разъеме фиксатором который просто нужно приподнять вверх и освободить шлейф. Стрелочкой указано где нажать кверху (с обоих сторон разъема) |
|

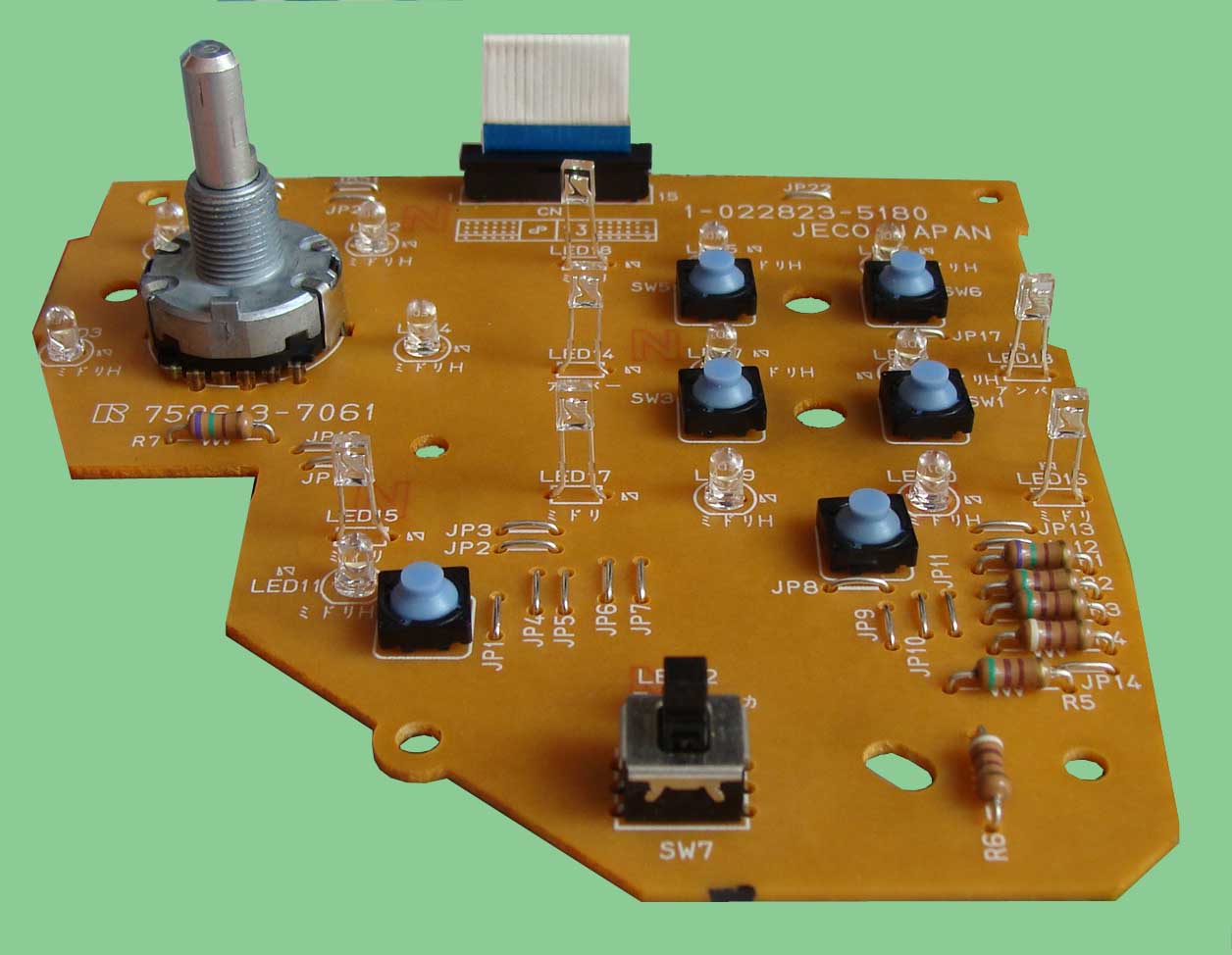

Вот они составные элементы блока климат-контроля. |
|

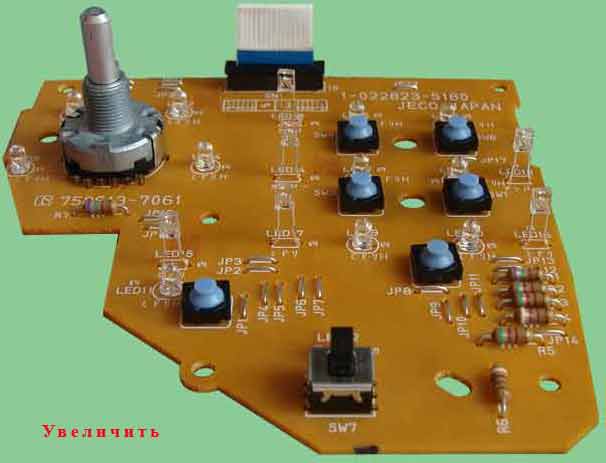

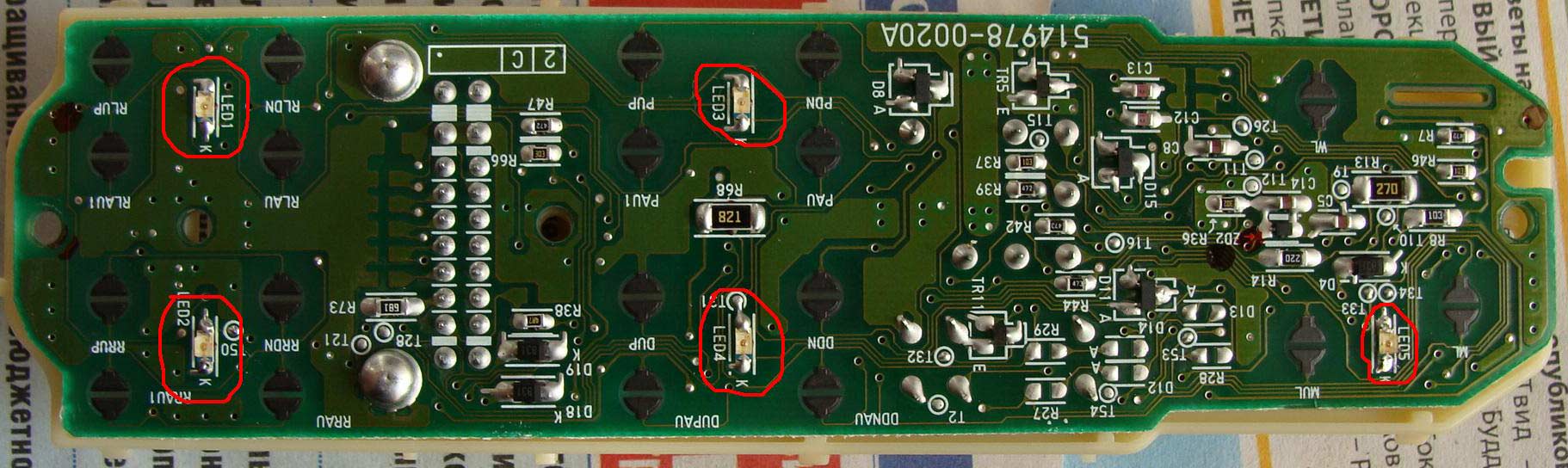

Принимаемся изменять первую плату. Такая была до перепайки |
|

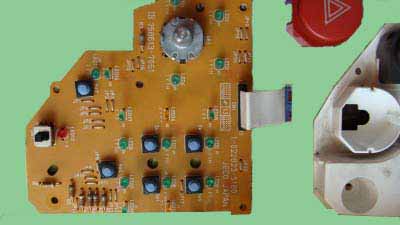

Такой она стала после смены светодиодов, Обязательно нужно оставлять длинными ножки тех светодиодов, которые изначально были длинными (на первоначальном фото видно не очень хорошо), т.к. это подсветка функций кнопок и они должны доходить до самой кнопки, и еще светодиоды с высокой посадкой должны быть плоскими, т.к. круглые не пройдут в пазы кнопок. |
|
Принимаемся за вторую плату.
Чтобы добраться до светодиодов нужно выпаять "табло". Очень кропотливая и ответственная работа, так как дорожки очень тонкие, но глаза бояться - руки делают.

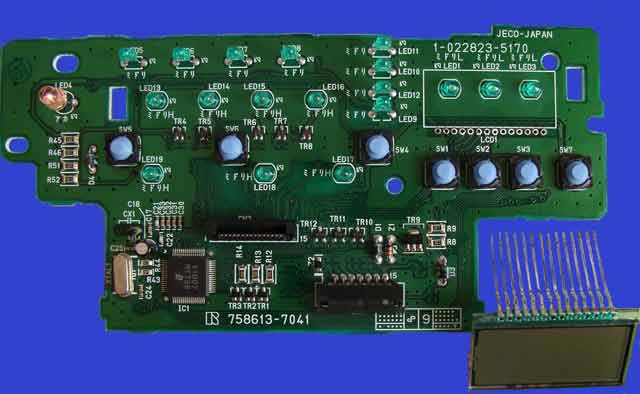

На фото "табло" уже выпаянное |
|

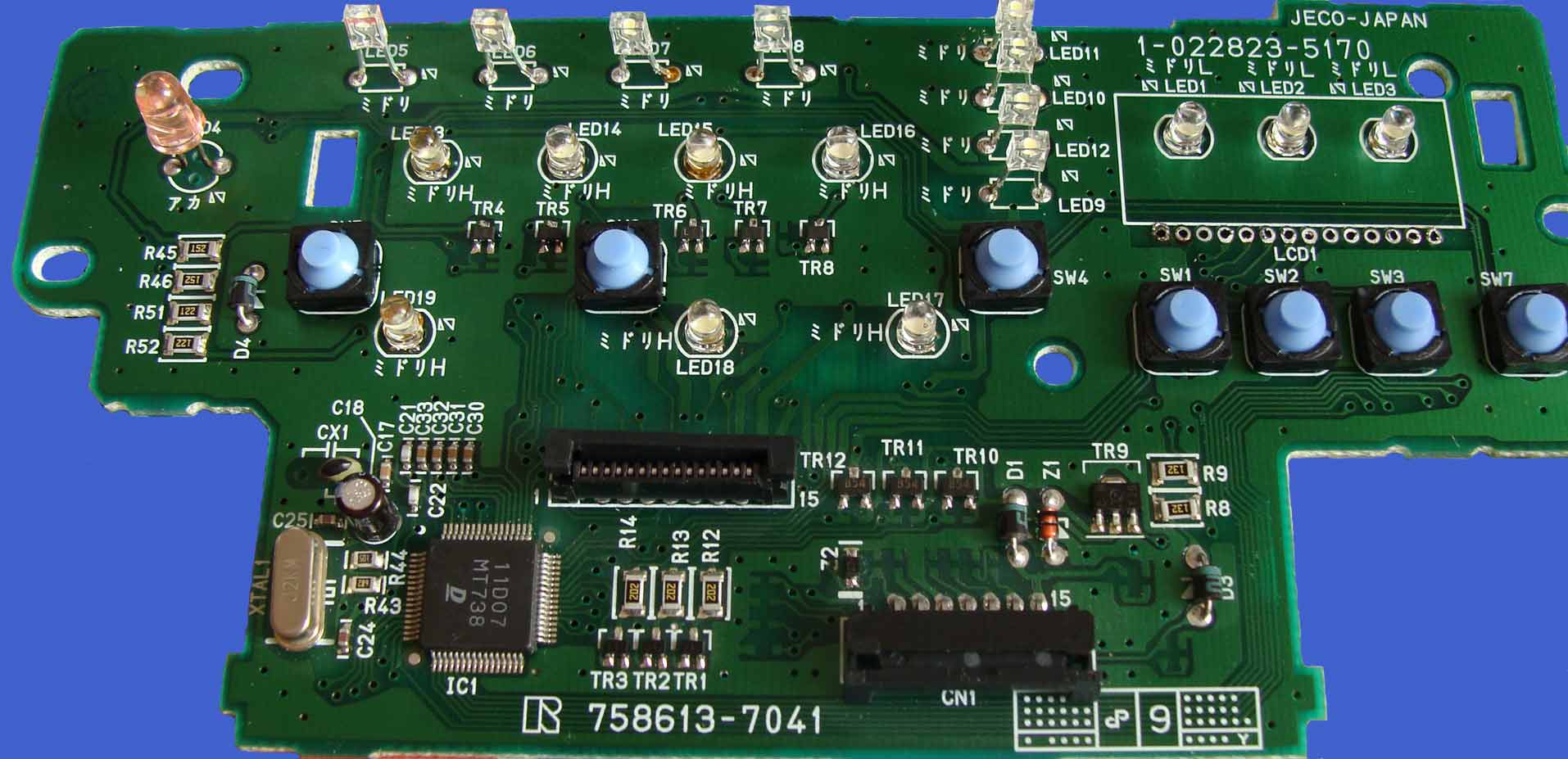

Вот такой стала плата после перепайки светодиодов. Обратите внимание, что 4 светодиода в ряд в верхней части (подсветка режимов), а также четыре светодиода в столбик (подсветка скорости вентилятора) должны быть тоже плоскими, круглые не пройдут в пазы. Как вариант, можно использовать круглые, но стачивать по бокам. |
|

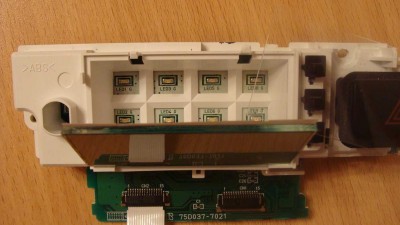

Самая сложная часть, это распайка светодиодов в часах. Когда делал старую панель, то с помощью паяльника и "отсоса" выпаял полностью экран. Там перепаял светодиоды. Советую сточить их с круглой стороны, т.е. головку сделать плоской, т.к. будет лучшее рассеивание, с круглыми головками будут точки свечения на табло. Когда перепаивал новую панель, то экран аккуратно отогнул на ножках, но повторяю, нужно очень аккуратно чтобы не повредить матрицу.Вот на примере новой панели. |
|
Ну уж заодно покажу, как менял светодиоды в стеклоподъемниках: |
|

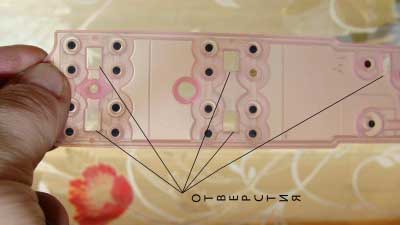

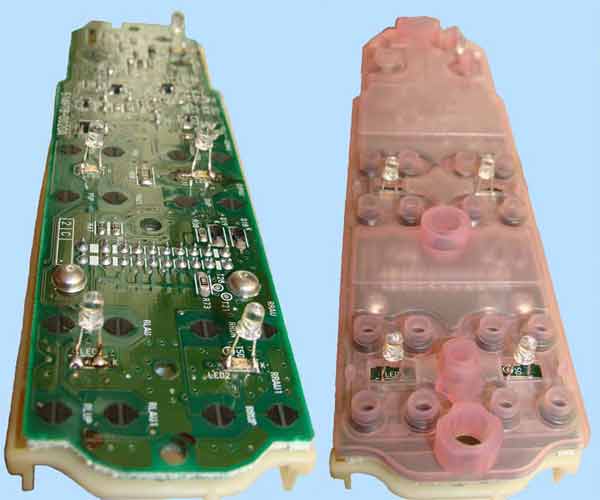

Чтобы светодиоды нормально освещали кнопки, сделал прорези в резиновой контактной пластинке |
|

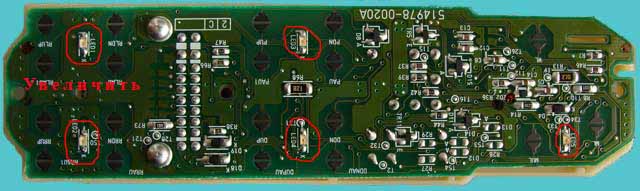

Т.к. светодиоды там шибко маленькие, и, кроме пайки еще и залиты лаком, то во избежании порыва дорожек (дюже тонкие они там) просто брал паяльник и с одного конца нагревал светодиод, разрушая его. Знаю - варвар, можно было припаять параллельно, но не факт что будет светится нормально. |
|
Вот так припаял и накрыл контактной пластинкой |
|
При впаивании новых светодиодов необходимо соблюдать полюсовку: если смотреть светодиоды на просвет, то на одной ножке маленький треугольничек, а на другой большой, на плате также изображены маленький треугольничек и большой, так что ставишь тупо по рисунку ;) |
|

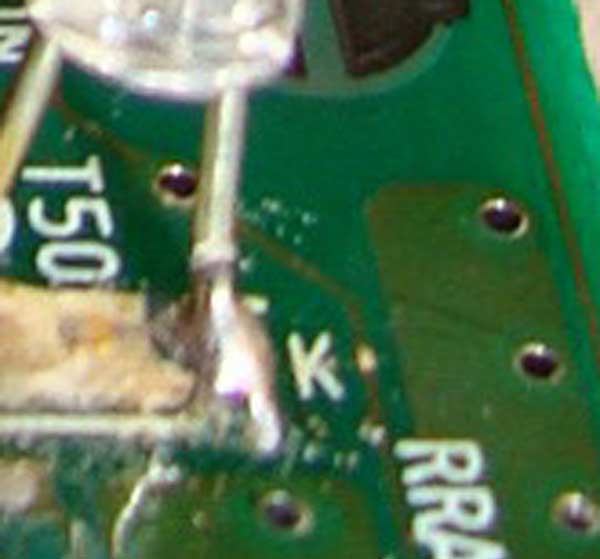

На плате стеклоподъемника нет изображений треугольников, однако там есть буковка "К" это катод и он соответствует большому "треугольнику" |
|

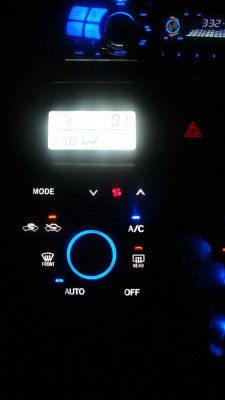

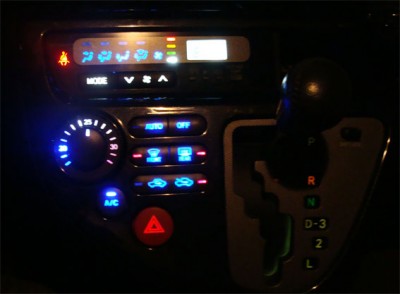

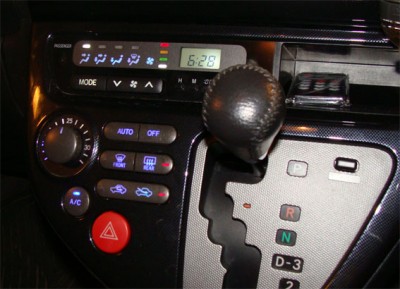

Ну а потом собираем и получаем вот такие панельки: |
|
|
