Вначале плату нужно нарисовать: Вы берете кусок пенопласта, накрываете его бумагой, (можно милиметровкой), и, сформировав выводы радиодеталей, втыкаете их в пенопласт так, как они должны быть расположены на плате.
Затем фломастером соединяете выводы деталей согласно схеме. Чтоб потом не перепутать детали, зарисуйте расположение деталей с четкой нумерацией их. Таким образом Вы получаете схему расположения деталей и зеркальный эскиз схемы печатной платы.
Дальше я предлагаю Вам воспльзоваться программой Sprint Layout 4. Скачайте и усановите её на свой компьютер.

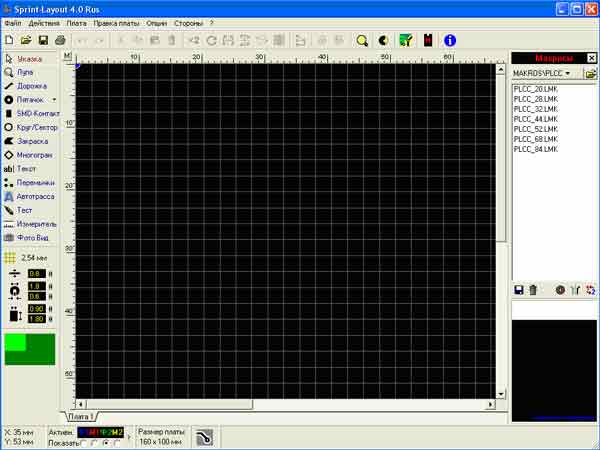

Внешний вид программы вот такой:

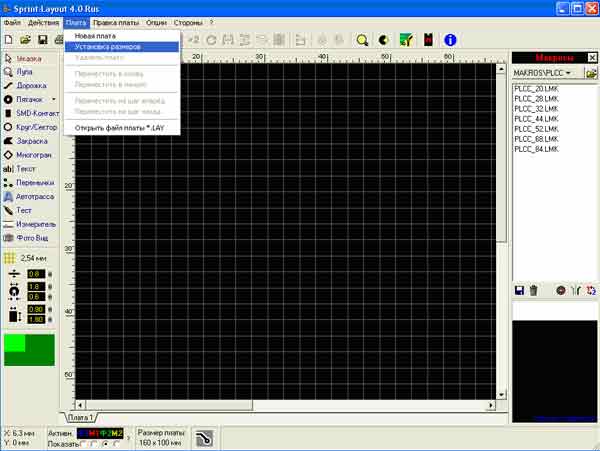

Как видите, в верхней части имеется панель управления, по вертикали с правой стороны расположена панель инструментов. Перед началом работы необходимо установить размеры проектируемой платы. Для этого заходим во вкладку «Плата» и там выбираем «Установка размеров»

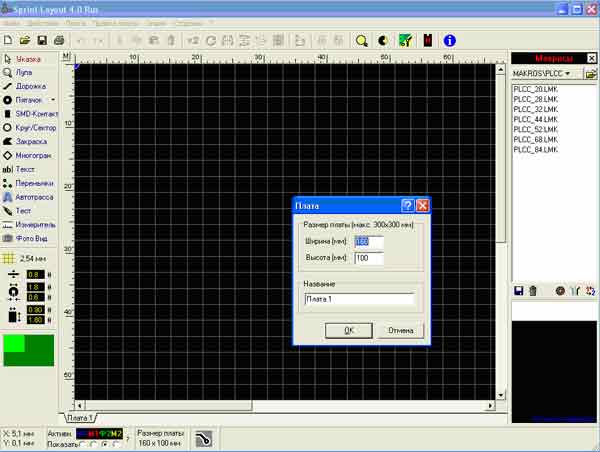

Появится диалоговое окно, в котором и устанавливаем размер платы

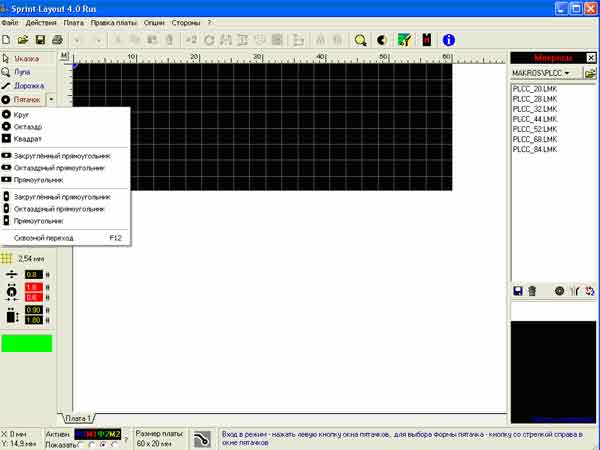

Рисунок пятачка для контактов можно изменять, как видите на фото от круглых до продолговатых

Ну а дальше все просто. Нажимаем левой кнопкой мышки «Пятачек», переходим на плату в нужном месте ставим курсор и нажимаем левую кнопку мышки. Чтобы зафиксировать пятачок, нажимаем правую кнопку мышки. То же самое с дорожками, Нажимаем левой кнопкой мышки вкладку дорожка, переходим на плату, устанавливаем курсор в месте откуда необходимо провести дорожку. Нажимаем левую кнопку мышки, проводим линию до нужного нам места. Чтобы зафиксировать дорожку нажимаем правую кнопку мышки.
Про остальные функции рассказывать не буду, их легко освоить на интуитивном уровне, даже если нет никаких задатков к радиотехнике.
Созданную плату можно сохранить и в последствии открывать ее для редактирования.

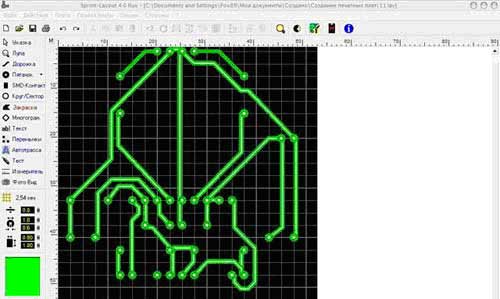

Рисуем нашу плату:

Теперь её надо напечатать. Печатать только на лазерном принтере и на мелованной бумаге.
Для этого сделаем следующее:
1) В настройках принтера отключим всяческие опции экономии тонера, и если есть соответствующий регулятор, выставим максимальную насыщенность .
2) Возьмем лист формата А4 из какого-нибудь ненужного журнальчика. Бумага должна быть мелованной и желательно минимум рисунка на ней.

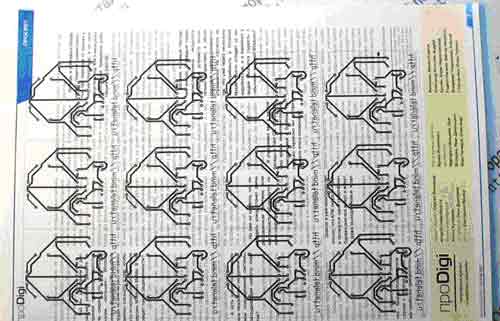

3) Напечатаем рисунок печатной платы на мелованной бумаге в зеркальном отображении. Лучше сразу в нескольких экземплярах.

Напечатанный лист отложим пока в сторону и займемся подготовкой платы. В качестве исходного материала для платы может служить фольгированный гетинакс, фольгированный текстолит. При длительном хранении медная фольга покрывается плёнкой окислов, которая может помешать травлению. Поэтому начнем подготовку платы:
Мелкой наждачной бумагой сдираем плёнку окислов с платы. Особо не усердствуйте, фольга тонкая. В идеале плата после зачистки должна блестеть.После зачистки плату промываем проточной водой. Затем плату нужно обезжирить, для того что бы тонер прилип лучше. Обезжирить можно каким либо бытовым моющим средством, либо промыв органическим растворителем (например бензином или ацетоном).
Теперь вырежем участок листа с нашим рисунком платы и приложим рисунком к медной стороне платы. Начнем гладить бумагу горячим утюгом, равномерно прогревая всё плату. Тонер начнет плавится и прилипать к плате. Время и усилие прогрева подбирается экспериментально. Нужно что бы тонер не растекся, но и нужно что бы он весь приварился.
После того, как плата с прилипшей к ней бумажкой остынет – намочим ее и под потоком воды будем скатывать ее пальцами. Мокрая бумага будет собираться в катышки, а прилипший тонер останется на месте. Тонер достаточно прочен и с трудом соскабливается ногтем.

Травление печатных плат лучше всего производить в хлорном железе (III) FeCl3. Этот реактив продается в любом магазине радиодеталей и стоит недорого. Погружаем плату в раствор и ждем. Процесс травления зависит от свежести раствора, его концентрации и т.п. Может занимать от 10 минут до часа и более. Процесс можно ускорить покачивая ванночку с раствором.

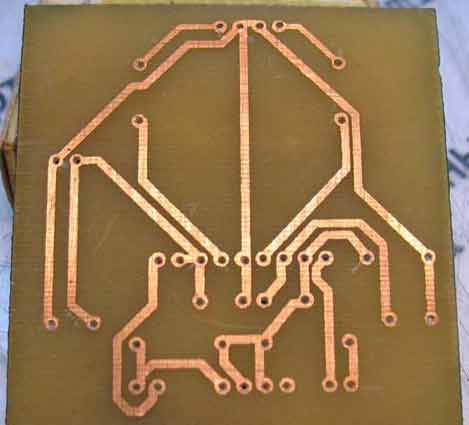

Конец процесса определяется визуально – когда стравится вся незащищенная медь. Ополоснём плату водой, смоем тонер ацетоном, просверлим отверстия свелом нужного диаметра (обычно ходовыми являются сверла 0,8мм и 1,0 мм), облудим печатные проводники и всё. Плата готова. Впаиваем детали.
