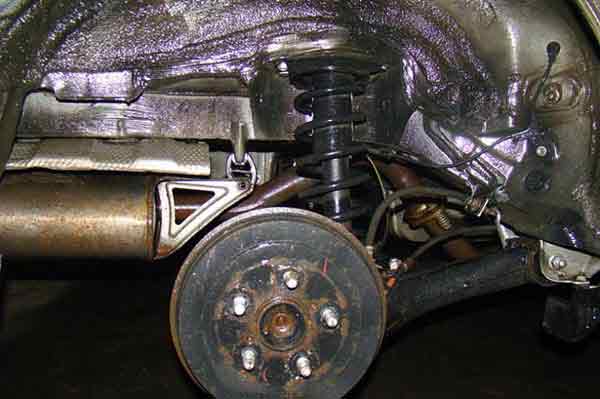

Как обычно начинаем с откручивания гаек, поднятия автомобиля. Под передние колеса ставим фиксаторы (подкладываем доску). Не забываем снять ножник. Моем нишу. Оцениваем состояние. |
|
---|---|

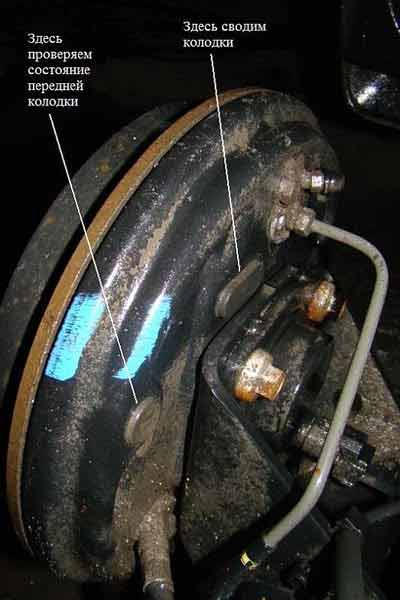

Далее существует два варианта. Первый из области фантастики – когда барабан снимается безо всяких усилий с вашей стороны. Мне он не подошел. Мой вариант – второй – это мучение с использованием нецензурной брани и всего такого. Для начала сводим колодки используя технологическое отверстие в виде прямоугольника со скругленными краями шириной см. 4. Снимаем резиновую заглушку. |
|

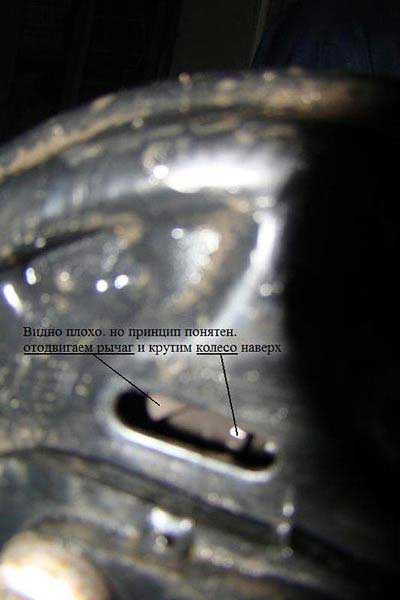

В этом отверстии можно увидеть зубчатое колесо и фиксатор. Берем две отвертки. Если колесо правое, то отверткой в правой руке отводим стопор в направлении переда автомобиля, отверткой в левой руке нащупываем шестеренку и начинаем вращать ее вверх. Вращаем до упора. |
|
После этого пробуем снять барабан. Говорят, иногда получается. Мы же идем дальше. Прежде чем приступить к кардинальным методам снятия, а именно смачивание, нагревание и прочие постукивания, можно воспользоваться двумя технологическими отверстиями в самом барабане. В них можно закручивать подходящий болт. Хватит буквально 3-4-х витков резьбы чтобы барабан стронуть с места. Если такого болта под рукой нет, то в качестве такого болта очень хорошо подходит фиксатор запаски в багажнике. |
|

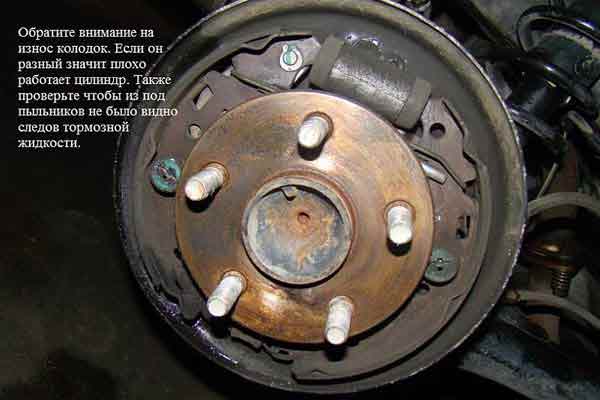

Снимаем барабан. На всякий случай помечаем относительное положение барабана и ступицы. (хотя по следам от технологических отверстий и так можно сориентировать барабан). Оцениваем состояние заднего тормозного механизма. |
|

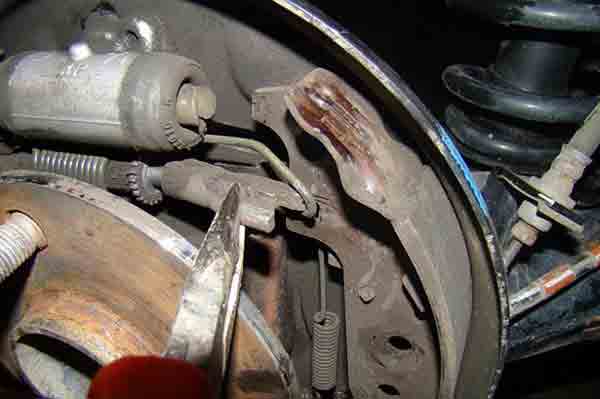

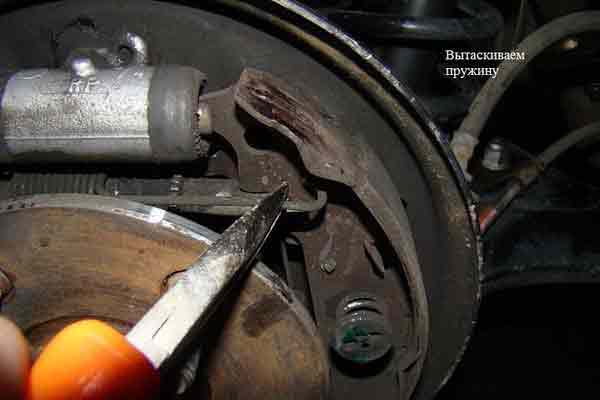

Любым специнструментом, например плоскогубцами, выводим один конец пружины автоматического регулятора из отверстия передней колодки. |
|
Затем освобождаем пружину из задней колодки. |
|

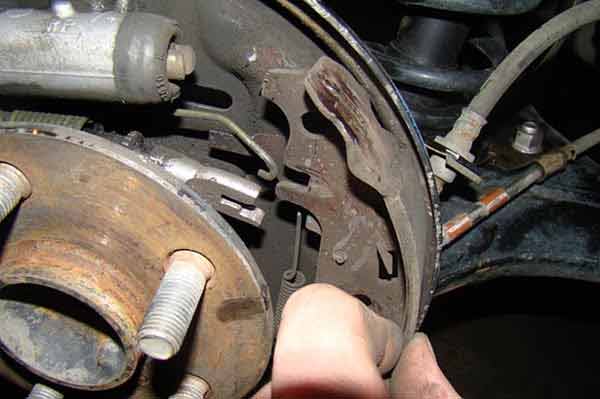

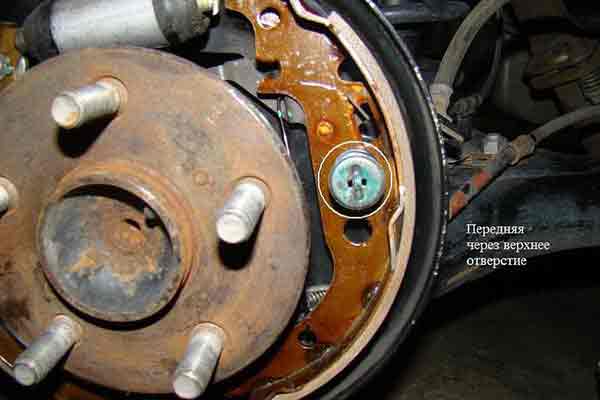

Нажимая на седло пружины крепления колодки одной рукой, второй в этот момент придерживая штифт с обратной стороны тормозного щита, поворачиваем седло на 90 градусов и снимаем седло, пружину и штифт. |
|
Если колодка сама не выпала из регулятора, выводим ее |
|

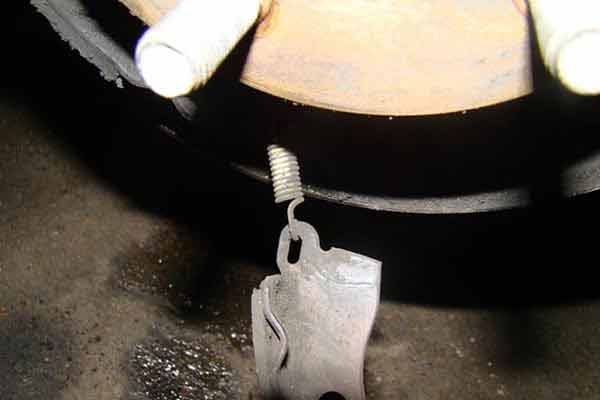

Снимаем колодку вместе с возвратной пружиной. |
|
На задней колодке проделываем такую же операцию, чтобы снять седло с пружиной.. | |

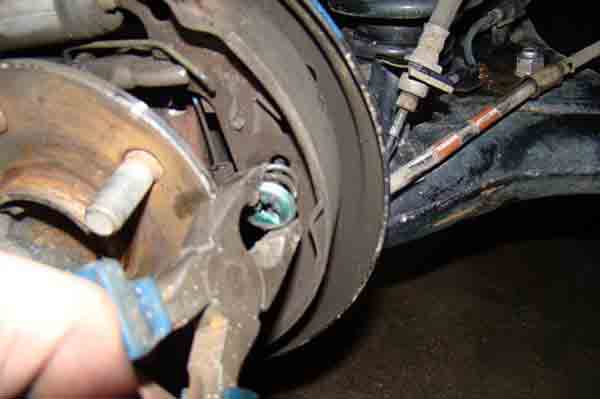

Задняя колодка держится на тросике ручника. Чтобы его снять, необходимо используя плоскогубцы оттянуть пружину подальше и вывести трос из углубления (берегите руки). | |

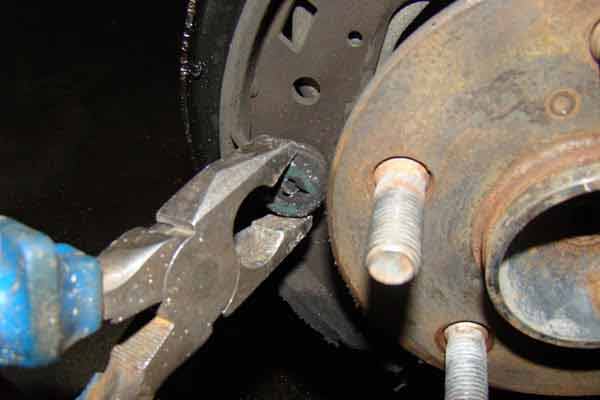

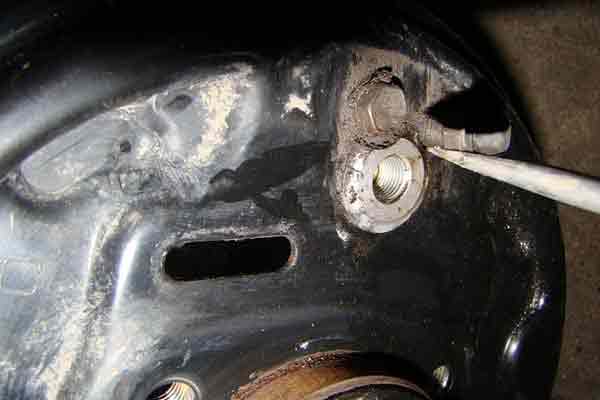

С обратной стороны тормозного щита откручиваем тормозную трубку и болт крепления тормозного цилиндра. Затыкаем отверстие в трубке, чтобы не потерять ТЖ. (Я использовал жгут из аптечки, второй конец которого завязал в узел.) Примечание редактора: При выполнении данной операции не потеряйте тонкие шайбочки |
|
Тормозной цилиндр разбирается легко. Достаточно снять пыльники. Оцениваем состояние всех резинок, поверхности цилиндра. Примечание редактора : при сборке нанести консистентную смазку, не повреждающую резину на точки, указанные стрелками |
|
При замене колодок необходимо переставить некоторые детали со старого комплекта.

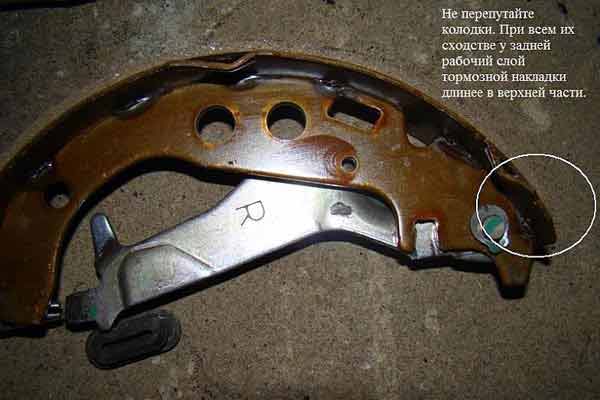

С задней колодки снимаем рычаг стояночного тормоза. Для этого с помощью отвертки разводим губки у стопорного кольца и снимаем рычаг. Устанавливаем на новую колодку и фиксируем кольцо с обратной стороны плоскогубцами. (Если я не ошибаюсь в оригинальном комплекте колодок данное колечко входит в комплектацию. В JFBK кольца нет, поэтому использовал старое). |
|

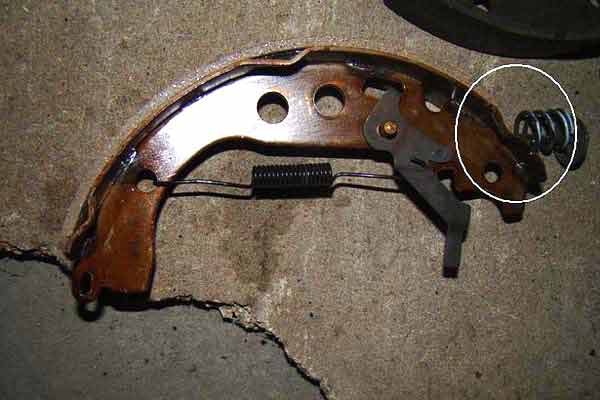

На передней колодке необходимо установить рычаг автоматического регулятора и пружину. |
|

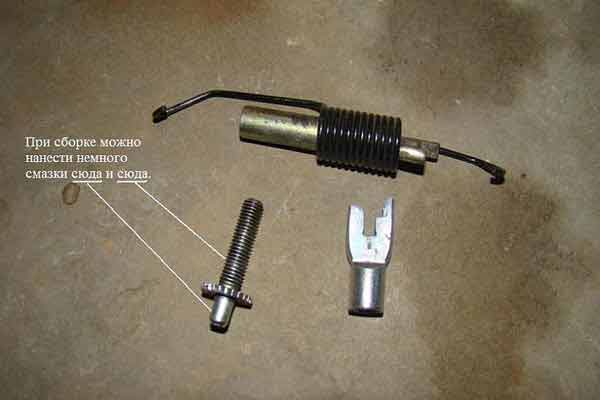

Автоматический регулятор в разборе выглядит вот так: |
|

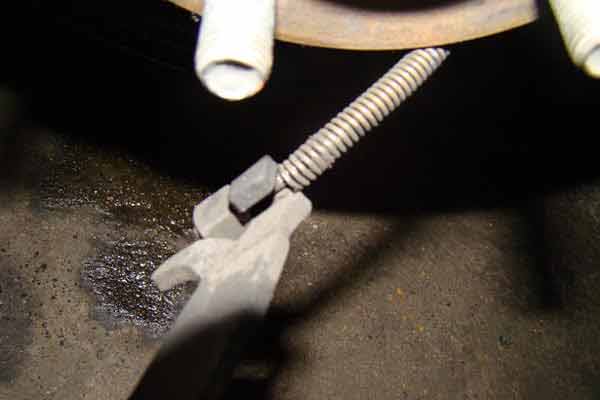

Разница между левым и правым регулятором в направлении резьбы. Если на левом колесе для того чтобы раскрутить регулятор используется стандартное направление (против часовой стрелки), то на правом – обратное (по часовой стрелке). Собираем все обратно. Прикручиваем тормозной цилиндр. Смазываем 6 точек на тормозном щите смазкой (как рекомендует мануал). |
|
Устанавливаем заднюю колодку. Оттягиваем плоскогубцами пружину и заводим тросик в паз. |
|

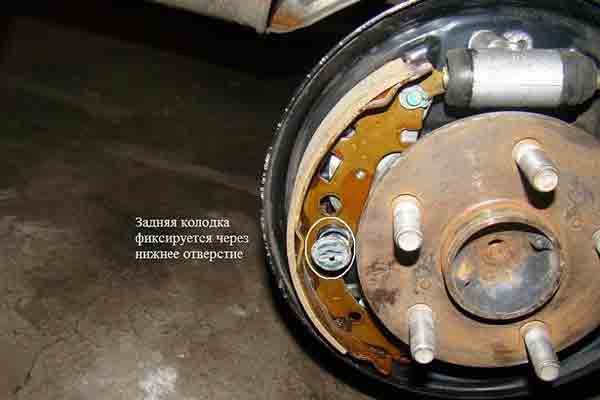

Устанавливаем штифт, пружину и седло. Удобнее эту операцию проводить вдвоем, так как при работе одному постоянно что-нибудь обязательно выскочит. Одной рукой придерживаем штифт с обратной стороны тормозного щита, другой пытаемся удержать колодку, пружину и одеть седло. Сделать это без помощи инструмента не хватило сил. |
|

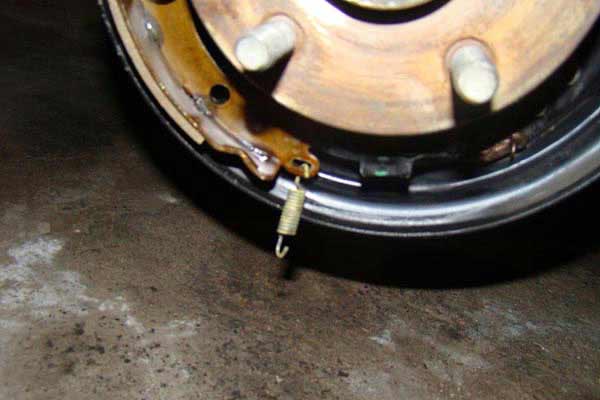

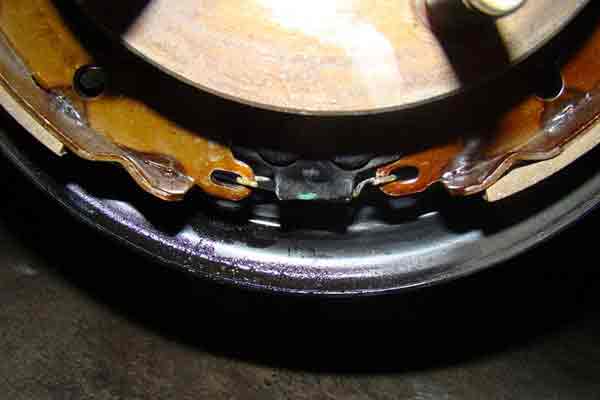

При установке обратите внимание на нижнюю часть колодки. Она должна зайти за выступ внизу щита. Верхняя часть устанавливается в направляющую тормозного цилиндра. Вешаем возвратную пружину. |
|
Устанавливаем переднюю колодку. Зацепляем низ за возвратную пружину. Заводим пружину за выступ. Устанавливаем штифт, одеваем пружину и седло. |
|
Устанавливаем переднюю колодку. Зацепляем низ за возвратную пружину. Заводим пружину за выступ. Устанавливаем штифт, одеваем пружину и седло. |
|
Осталось установить автоматический регулятор. |
|

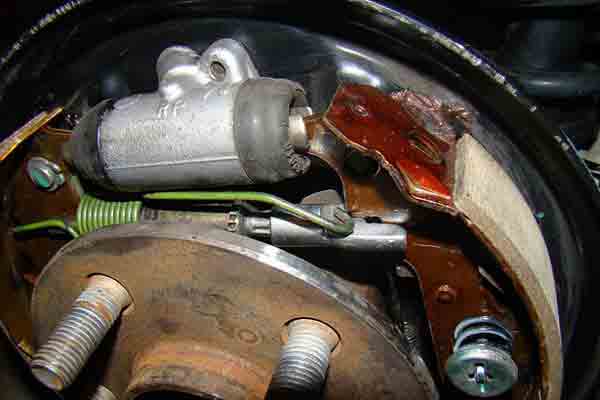

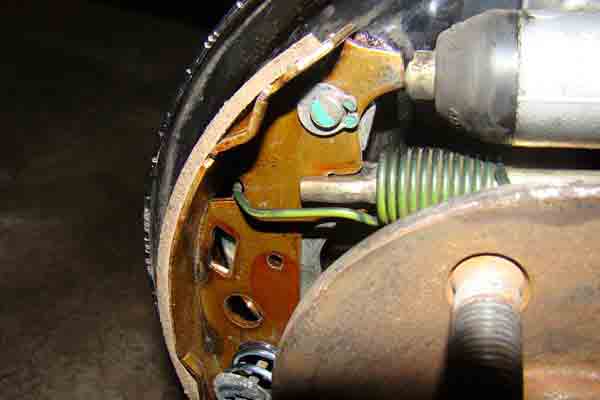

Регулятор устанавливается как показано на фото. Заводим регулятор сначала на заднюю колодку. |
|

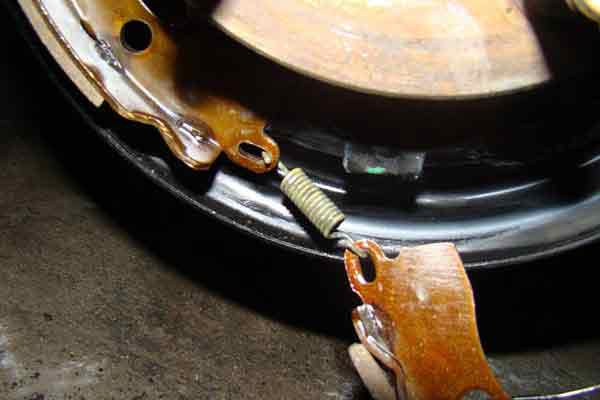

Плоскогубцами зацепляем пружину за колодку. |
|
Устанавливаем регулятор в прорезь на передней колодке. |
|
И затягиваем пружину в колодку. Во время этой операции колодки могут выскочить со своих положений. Необходимо проверить чтобы они были в пазах цилиндра . Одеваем тормозной барабан. Если барабан оделся легко, то можно немного развести колодки, используя автоматический регулятор. Для этого можно отодвинуть фиксатор регулятора и выкрутить за зубчатое колесо ответную часть регулятора. |
|
Прикручиваем тормозную трубку и прокачиваем тормоза. Проверяем работу ножника. И все. |
