Этим фотоотчётом продолжаем традицию коллективного творчества. Как водится, находится первый, в данном случае Жеминь , а затем его задумка была модернизирована другим участником форума Российский Клуб Любителей Toyota Wish : Evgeny . Но, поскольку их варианты, ведущие к одной цели, различаются путями подхода, приведем оба. Вам самим выбирать, какой способ более подходит именно Вам.

Если Вы знаете, с какой стороны держат паяльник, если Вы можете нарисовать печатную плату и вытравить её, Вас может устроить вариант 1, предложенный Жеминем.
В противном случае Вас более устроит вариант Evgeny. Там только одна проблема - где купить.

А вначале прикинем, что мы получим в результате трудов наших:
1. Вспомним, что к.п.д. лампочки всего 1,5%, а у светодиода 20%, прикиньте, сколько идёт на обогрев.
2. Если взять за основу вариант Жеминя, то в центральном светильнике стоит 9 групп светодиодов. Ток каждой группы - 0,02А. Общий ток -0,18А. Причем весь он преобразуется в свет. Световой поток такой же, как у лампы, а ток меньше чуть не в 3 раза. Плюс надёжность светодиодов выше, чем у ламп.
Имеет смысл заморачиваться? По-моему, более чем.

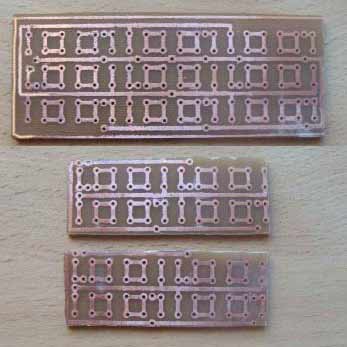

Для начала нарисовал и протравил вот такие платы: 1. для среднего светильника 2. для переднего -2 шт. Дли рисования использовал програмку Sl4Rus. Как ей пользоваться, можно прочесть здесь, саму программу можно взять здесь, а готовые рисунки печатных плат я расположил здесь.
Взял светодиоды 2SF5-ХХ-60. Составитель нашел их здесь

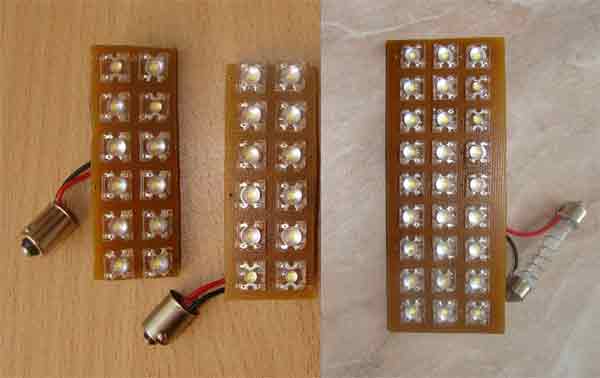

И благополучно их впаял в изготовленные платы. Цоколи купил в автомагазине.

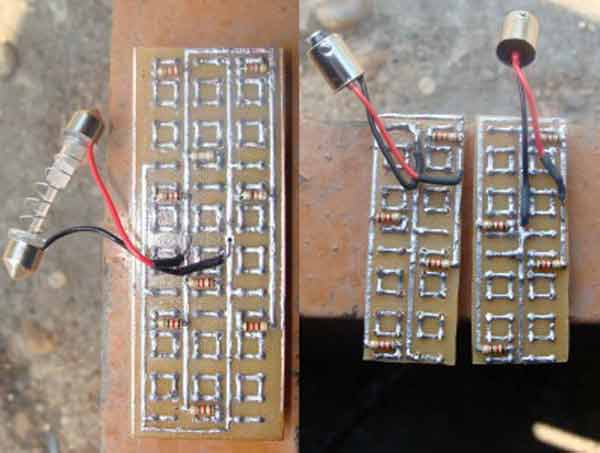

С обратной стороны впаял резисторы мощностью 0,125 Вт и величиной 150 Ом. Получилось так:
Обратную сторону заизолировал двухсторонним скотчем, дабы ничего не замкнуть, после чего немного сточил уголок с одной стороны на маленьих платах, т.к. в корпусе светильника закругление
Вставил в штатные места.
В итоге получилось так:
А теперь предоставим слово Evgeny:

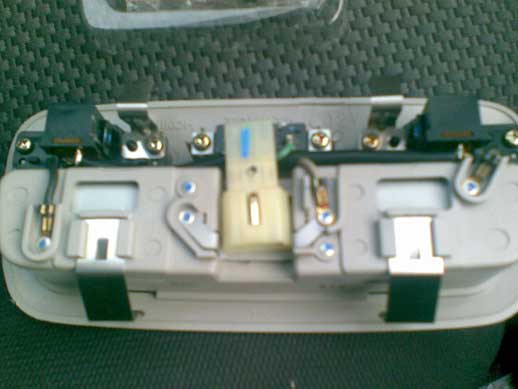

Сегодня в одном магазине нашел множество всяких светодиодных прибамбасов и решил сразу же заняться светильником. Сбегал до машины снял водительский плафон. Крепится он на 4-х металлических защелках:

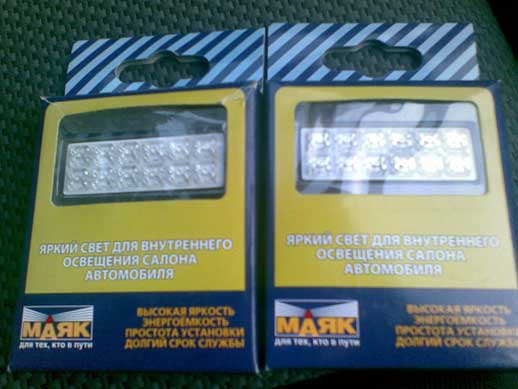

Подобрал вот такие светодиодные планки, по размеру - 60*20 мм, идеально входят в пасадочные места:

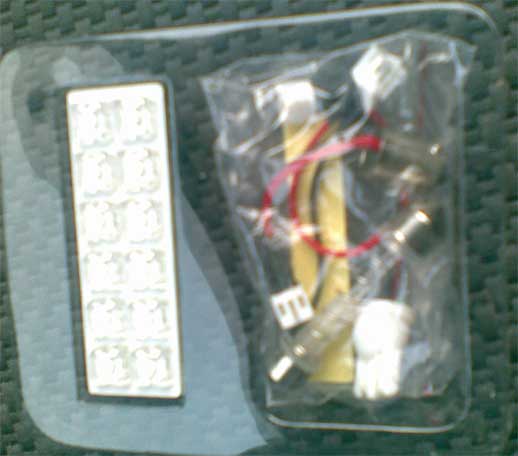

В комплекте переходники на любой цоколь:

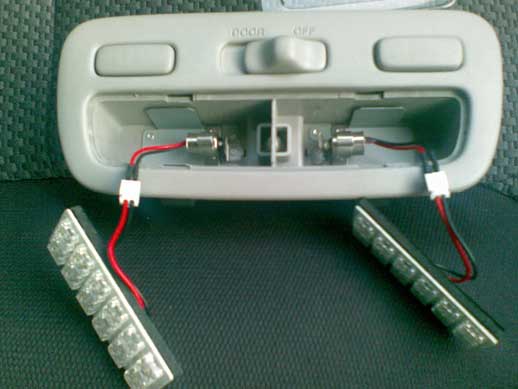

Поддев отверткой в пазах снимаем стекло, вынимаем лампы и подключаем наши панельки.
Теперь один важный момент - отгибаем немного отражатели - они будут держать планку чтобы она не болталась и лежала ровно. Клеить на двухсторонний скотч нам не к чему:

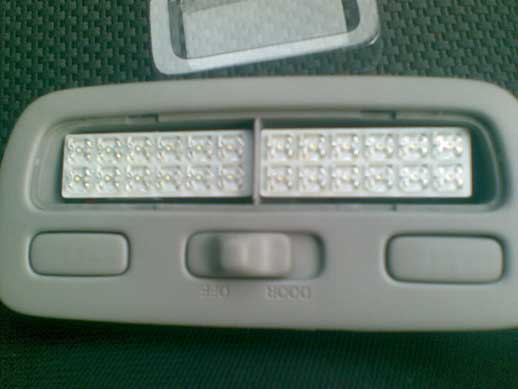

Вставляем планки между пластинами отражателя - все ровно и красиво:

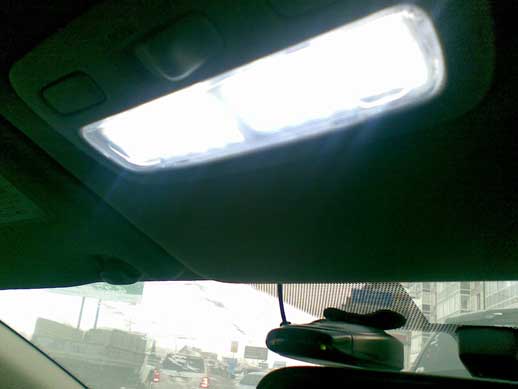

Вот что получилось. Процедура заняла 5 минут. Было потрачено 440 рублей. В задний плафон буду ставить планку 65*35 мм - 24 Светодиода. Ее ценник ~330 рублей. Сайт производителя: www.automayak.co.uk/
