Замена поршневых колец на 1ZZ-FE (2)


Часть 1 - Часть 2 - Часть 3

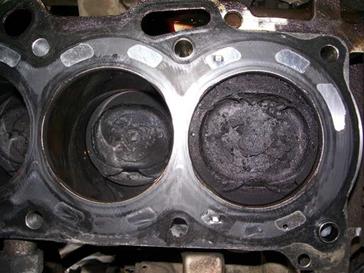

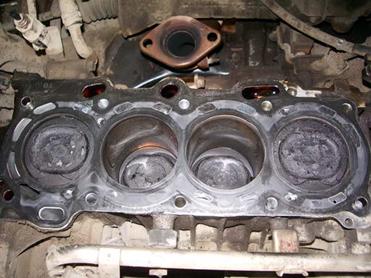

Головку сдернули? Вас ожидает примерно вот такой вид… (старая прокладка еще на месте)

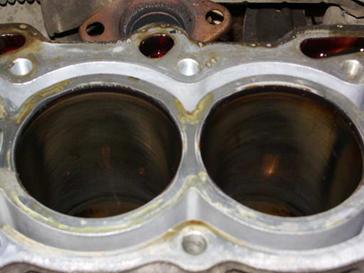

Нагара конечно море… Ну а куда деваться, будем чистить… Наличие сохранившихся линий хона на стенках цилиндров внушает определенный оптимизм…

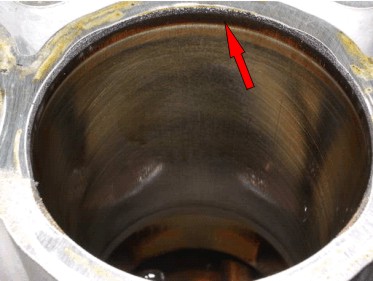

Оцените состояние верхней части цилиндров. Поршень при своей работе не доходит немного до самого верха, поэтому образуется поясок (указан красной стрелкой на верхнем фото), где цилиндр не изнашивается. Поясок этот нужно аккуратно почистить от нагара и отложений (если они есть), иначе поршень может не выйти из цилиндра. Я у себя ничего не чистил, «ступеньки» на стыке пояска и рабочей части цилиндра не было, нагара практически тоже.

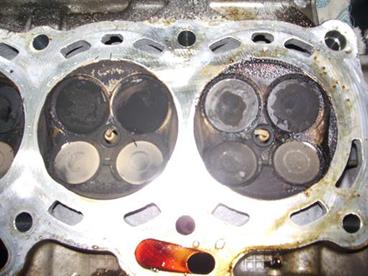

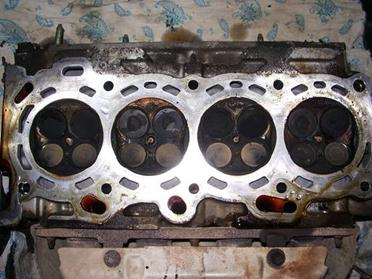

Далее отнесите снятую головку подальше и положите на что-нибудь чистое, тарелками клапанов вверх, полюбуйтесь на нагар :) Если кроме нагара криминала никакого не видим – оставляем её в покое и продолжаем дальше. Можно пробрызгать каким-нибудь очистителем карбюратора или впускного тракта, пусть гадость хоть слегка подрастворится… А можно, для проверки герметичности клапанов, залить их керосинчиком :) Ниже фотки моей…

Вот вы и добрались почти до поршней :) Продолжаем

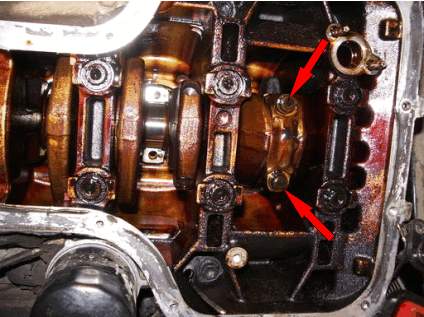

Залезаем снова под машину, отворачиваем болты шатунных крышек. Крышки надо будет вернуть потом строго на свои определенные места, причем сориентировать в одном направлении. Не путайте их, разложите где-нибудь по принадлежности к цилиндрам. В крышках есть вкладыши, не теряем их! Каждому вкладышу – своя крышка! На картинке внизу вид на блок цилиндров снизу, на фото – реальная картина. Красными стрелками показаны болты одной из 4 крышек, слева уже одна крышка снята.

Может возникнуть такая ситуация, что поршень будет в верхнем положении и дотянуться инструментом до болтов ну никак не получается. Берем болт, которым крепился шкив коленвала, заворачиваем его обратно и ключом поворачиваем коленвал до тех пор, пока поршень не опустится.

Отвернули все крышки, сложили в одном месте – далее берем молоток с длинной ручкой и снизу аккуратно подталкиваем ей поршень до выхода из цилиндра. Таким методом достаем все поршни. Смотрим, где остались вкладыши, на шатунах или на коленвале. Группируем все детали по цилиндрам, чтобы потом при сборке не путаться.

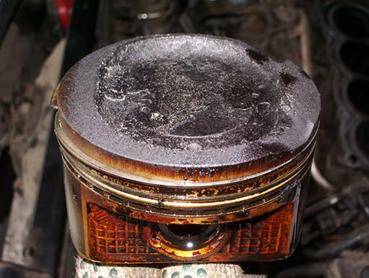

Далее осмотр поршней… Я увидел вот что:

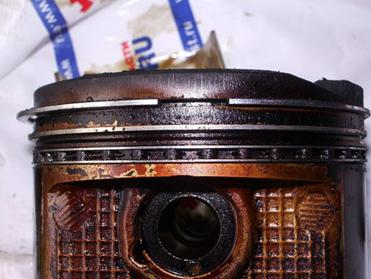

Компрессионные кольца не залегли, хотя нагара и лакообразных отложений было предостаточно… Маслосъемные были похуже… Дырки для оттока масла внутрь поршня под маслосъемным кольцом были конкретно забиты на 3 поршнях из 4.

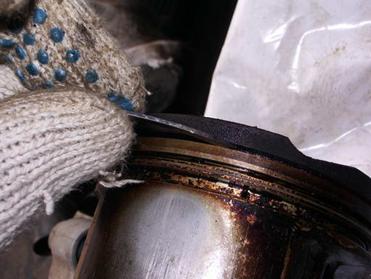

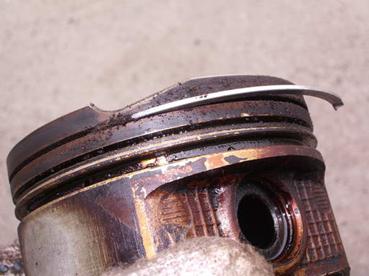

Приступаем к снятию старых колец и чистке их канавок. Кольца снимаются несложно, но все равно советую силу не применять и на излом их не ставить. Не идет ? Аккуратненько пытаемся… Компрессионные (два верхних) достаточно хрупкие… На старых кольцах потренируетесь, поймете как надо действовать, потом легче будет надевать новые. Сломайте одно из старых компрессионных колец и очистите им канавки. Примерно вот так:

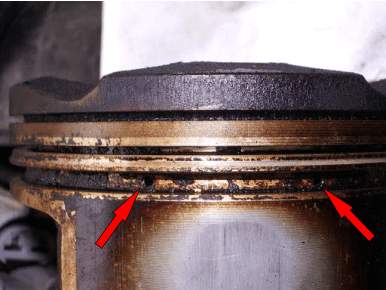

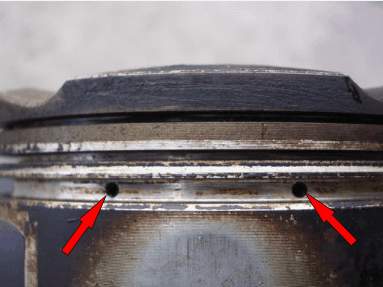

Не забудем прочистить каналы под маслосъемным кольцом для отвода снятого со стенок цилиндра масла внутрь поршня. На каждом поршне их 4, ниже на фото показаны стрелками, до и после чистки:

Почистили канавки? Ставим новые кольца. Тут советы как всегда: аккуратность и внимание. Кольца упакованы в подписанные пакетики, вы не ошибетесь, где какие, верхние или нижние компрессионные или маслосъемное.

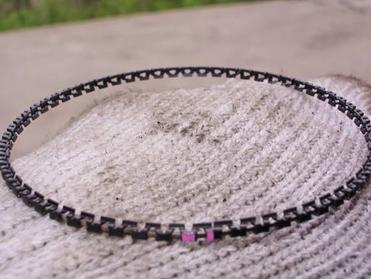

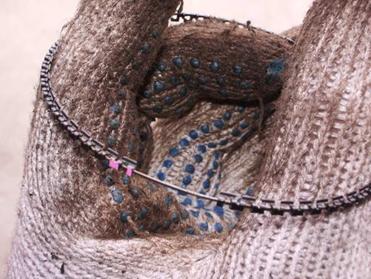

Сначала надеваем экспандер, затем прилагающиеся к нему верхнее и нижнее кольца. Метками обозначено место замка экспандера

Смотрим на фото:

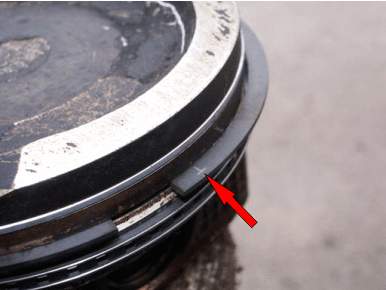

Далее надеваем нижнее компрессионное кольцо. Тут важное замечание: кольцо имеет особую форму, поэтому и ставить его надо строго ориентированно. На верхней поверхности имеется буква «Т», от слова «ТОР», т.е. верх. При установке ориентируем кольцо так, чтобы оно стояло буквой вверх. Фото:

Верхнее компрессионное кольцо особенностей при установке не имеет.

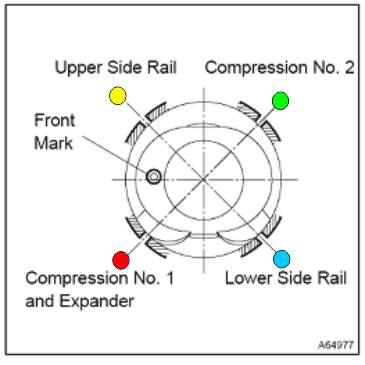

Повторяем эту операцию на всех 4 цилиндрах. Теперь кольца надо правильно сориентировать на поршне. Глядим на картинку:

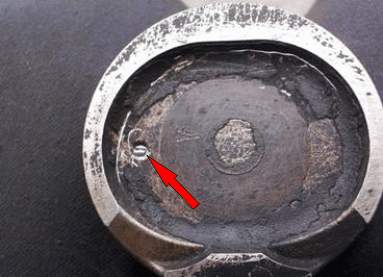

Front Mark” – это метка, с помощью которой поршень ориентируют при установке в цилиндр. Красной стрелкой показано, как она выглядит в реале. Метка эта при установке должна смотреть в сторону шкива коленвала (ну или цепи ГРМ, как Вам больше нравится). Не ошибитесь при установке. Теперь касаемо ориентации. Как мне кажется, изображено все понятно, но все же: на красный круг ориентируем замки экспандера и компрессионного кольца №1 (верхнего). Желтый круг – верхнее кольцо, устанавливаемое вместе с экспандером. Зеленый – компрессионное кольцо № 2 (нижнее, с буквой «Т». Синий – нижнее кольцо, устанавливаемое вместе с экспандером.

Займемся установкой поршней в цилиндры. Сразу замечу – везде, где на трущихся поверхностях присутствует грязь/песок/прочая дрянь – всё очень аккуратно вытереть! Не забудьте перед установкой вкладышей в шатуны и их крышки (если вкладыши конечно выпадали, часто они остаются на месте) смазать чистым моторным маслом все соприкасающиеся поверхности. Так же нужно смазать установленные кольца и поршень, цилиндры. Больше масла – легче всё встанет на место :) Если не знаете как устанавливать вкладыши (какой стороной) – не тушуйтесь, главное не перепутать их местами и не поставить не в тот цилиндр. Вкладыши имеют своеобразные выштампованные «замочки», на шатунах и крышках под них ответные части, не ошибетесь. Помните о чистоте и смазке! Замочки выглядят так:

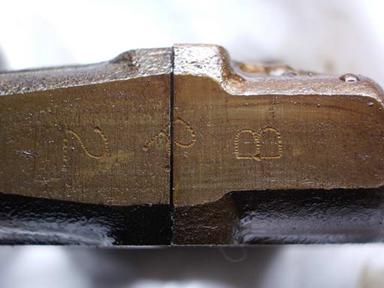

Если случайно перепутаете шатунные крышки – тоже не отчаивайтесь. На каждую пару шатун-крышка наносится маркировка. Выглядит она так:

Точной расшифровки не знаю, но вот буковка “R” явно наносится, когда шатун и крышка соединены вместе. Поэтому если взять крышку от другого шатуна – точного совпадения не будет, я специально проверял на всех 4ёх цилиндрах.

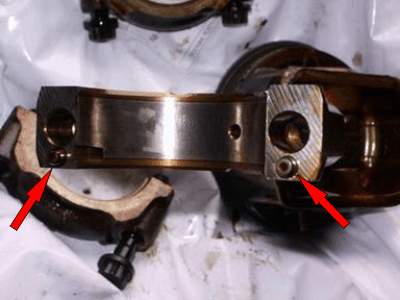

Обратной стороной шатунную крышку тоже не поставишь, на шатуне имеются своеобразные штырьки, в крышке, в свою очередь, ответные части. Выглядит так (смотрим на стрелочки):
